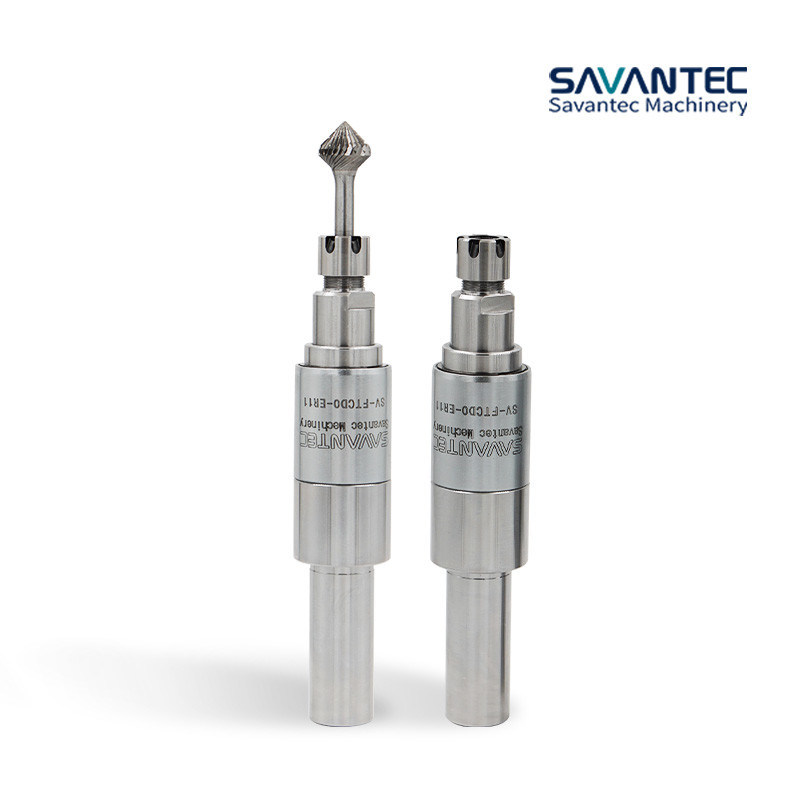

O suporte de ferramenta de rebarbação e chanfro flutuante axial é uma ferramenta especializada para remover rebarbas e chanfrar nas bordas das peças. Ele aplica continuamente pressão às bordas usinadas da peça através da aresta de corte da ferramenta para atingir o objetivo de rebarbação e chanfro. A seguir, uma introdução detalhada ao suporte de ferramenta de rebarbação e chanfro flutuante axial:
1, Princípio de funcionamento
O suporte de ferramenta de rebarbação e chanfro flutuante axial aplica pressão relativamente constante à peça movendo seu fuso em duas direções (para cima e para baixo) na direção axial, permitindo assim a usinagem de chanfros relativamente uniformes em contornos irregulares da peça. Este tipo de suporte de ferramenta é equipado com um mecanismo flutuante interno, que permite que a aresta de corte da ferramenta se ajuste automaticamente às mudanças na superfície da peça, garantindo a qualidade da usinagem.
2, Características e vantagens
Rebarbação eficiente: Pode remover rápida e facilmente contornos de superfície irregulares e rebarbas em furos na parte superior e inferior da peça, melhorando a eficiência do processamento.
Qualidade de processamento estável: Devido à flutuação axial do fuso do suporte da ferramenta, uma pressão relativamente constante pode ser mantida na peça, resultando em chanfro uniforme.
Forte adaptabilidade: Pode ser usado para processar vários materiais, como metais, e pode lidar com peças de diferentes formatos e tamanhos.
Design compacto: O design da alça é pequeno e compacto, tornando-o fácil de usar em várias máquinas, incluindo as menores.
Sem necessidade de manutenção: Esta alça não requer manutenção e não alterará a qualidade do chanfro devido a mudanças na pressão do ar, reduzindo o custo de uso.
3, Parâmetros técnicos
Os parâmetros técnicos do suporte de ferramenta de rebarbação e chanfro flutuante axial podem variar dependendo de diferentes marcas e modelos, mas geralmente incluem os seguintes aspectos:
Faixa flutuante: geralmente com uma quantidade flutuante de 10 mm para cima e para baixo na direção do eixo Z, usada para remover rebarbas de contorno ou rebarbas da superfície do furo com mudanças de altura.
Capacidade de fixação: A pinça cilíndrica ER11 pode ser usada para remover rebarbas de limas rotativas de liga dura, e a faixa de diâmetro da haste da cabeça de corte é geralmente entre 3 mm e 7 mm.
Parâmetros de processamento: A velocidade de rotação é geralmente entre 6000-8000r/min, e a taxa de avanço depende da situação específica do processamento, geralmente entre 2000-4000mm/min.
4, Cenários de aplicação
Os suportes de ferramentas de rebarbação e chanfro flutuantes axiais são amplamente utilizados no campo do processamento mecânico, especialmente em situações em que alta precisão e eficiência são necessárias para rebarbação e chanfro. Por exemplo, no processo de fabricação de peças automotivas, peças aeroespaciais, moldes de precisão, etc., esta alça pode desempenhar um papel importante.
5, Precauções de uso
Escolha a ferramenta apropriada: Selecione o suporte de ferramenta de rebarbação e chanfro flutuante axial apropriado com base no material, formato e tamanho da peça.
Defina razoavelmente os parâmetros de processamento: Com base nas características da ferramenta e da peça, defina os parâmetros de processamento, como velocidade de rotação e taxa de avanço, razoavelmente para garantir o efeito e a qualidade do processamento.
Inspeção e manutenção regulares: Embora a alça não precise de manutenção, ainda é necessário verificar regularmente seu desgaste e substituir as peças severamente desgastadas em tempo hábil para garantir sua operação normal.
Operação segura: Siga rigorosamente os procedimentos de operação de segurança durante o uso para garantir a segurança pessoal e do equipamento.
